PA6尼龙改性怎样进行调湿？

    由于PA6属于极性物质，具有较强的吸水性，有人担心尼龙吸水，而有人则特别希望尼龙吸水，这种就叫调湿。     不希望吸水是因为需要注塑加工，不希望原材料吸水，否则需要大量的时间来烘干才能继续使用。而自己烘干则还会遇到由于温度天正不对或者时间把握不好，甚至是烘干设备有问题导致PA颗粒变黄。这个就需要我们的免烘干增强尼龙了，开袋即用，很方便，大大缩短了生产时间，提升了生产效率和用工效率，又节约了成本。

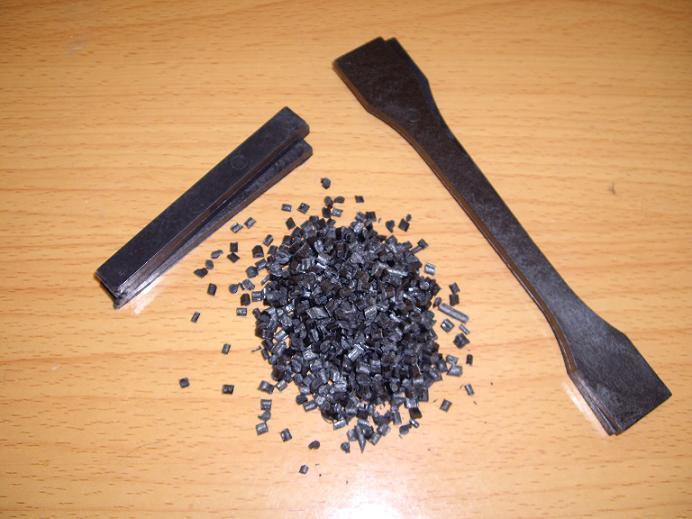

     为什么有人希望吸水呢？这个就是因为水分子在渗透进入PA颗粒时，与PA分子相结合，破坏PA分子之间的氢键，增加PA分子的活动性，使PA产生结晶，拉伸强度、简支梁冲击强度等会提升。     而当PA结晶完成时水的渗入会削弱PA分子之间的结合力，这时拉伸强度等会有所降低，但是简支梁冲击强度会提升。也就是说进过PA制品在经过调湿处理以后，韧性会更强，这个在注塑行业俗称“煮”一下。这样其实也只是一种微调，当30%玻纤增强尼龙的韧性刚差一点的时候，经过煮可以达到最终的效果，但是如果太脆了，煮只能使材料稍微韧性好一些，但是随后带来的就是有点“糠”，就是有点糟，性能没有得到提升，反而下降了。
     30%玻纤增强尼龙66的拉伸强度、弯曲强度在防止6小时时达到最大，这也是一个拱形曲线，然后随着时间的延长，性能会逐步降低，20小时候才会趋于稳定；而冲击强度则不同，在6小时之前增长相对缓慢，6小时以后才会逐步加快，14小时后才会趋于稳定。
